Типы и характеристики кабельных наконечников

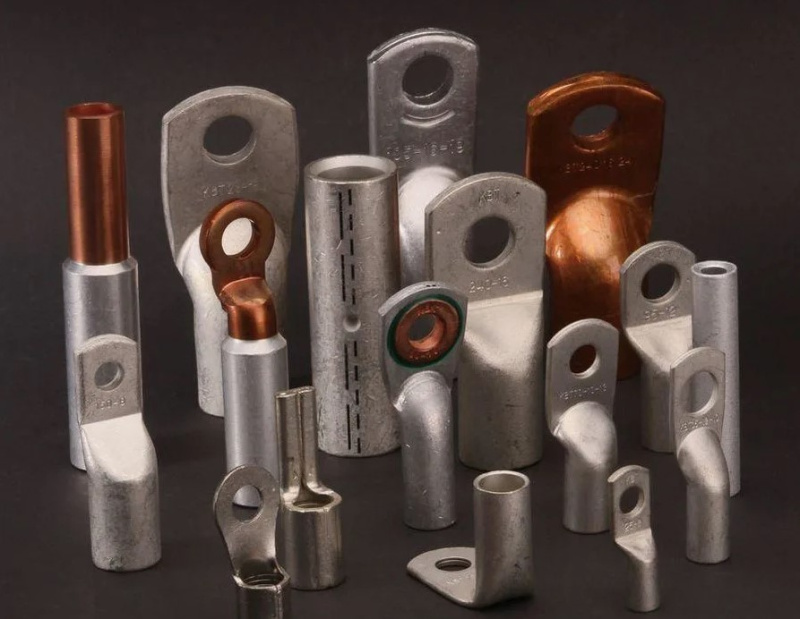

Кабельные наконечники представляют собой разнообразную категорию компонентов, разработанных для эффективного соединения кабелей как между собой, так и с различными типами электротехнического оборудования.

В арсенале способов объединения кабельных линий (и проводников в целом) существует множество методов, однако применение кабельных терминалов выделяется своей простотой и высокой степенью надежности. Задача не ограничивается лишь соединением проводников; важно обеспечить его долговечность, безопасность и надежность. В определенных ситуациях, использование кабельных терминалов является не только предпочтительным, но и единственным рациональным выбором, альтернативы которому зачастую не существует.

Данная статья детально знакомит с различными видами кабельных терминалов, их ключевыми характеристиками и преимуществами, а также предоставляет рекомендации по их эффективному применению.

Преимущества использования кабельных наконечников

Преимущества использования кабельных наконечников заключаются в обеспечении высокой надежности и безопасности соединений. Это касается как связи между двумя кабелями, так и подключения к электротехническому оборудованию. Кабельные наконечники гарантируют прочное закрепление проводников, увеличивают контактную площадь и предотвращают возникновение коррозии. Такие характеристики ведут к минимизации электрического сопротивления и формированию качественного соединения. Хотя существуют иные методы объединения проводов, некоторые из них могут быть устаревшими или неприменимыми в определенных условиях.

Современный рынок предлагает широкий выбор кабельных наконечников разнообразных типов и размеров, позволяя подобрать идеальный вариант для любого кабеля. Важно отметить, что соединение проводников из различных материалов, например, алюминия и меди, может привести к гальванической коррозии. Использование специальных кабельных наконечников, изготовленных из сочетания разных металлов, решает эту проблему, предотвращая коррозию и гарантируя долговечность соединения при правильном монтаже.

Какие есть виды кабельных наконечников

Кабельные наконечники представлены на рынке в широком ассортименте, и их можно классифицировать по нескольким критериям, имеющим практическое значение для выбора наиболее подходящего варианта. Рассмотрим основные типы кабельных наконечников, акцентируя внимание на тех, которые наиболее востребованы и широко применяются в электротехнике.

Методы монтажа

Методы монтажа кабельных наконечников играют ключевую роль в выборе компонентов для электромонтажных работ. Различают три основных способа монтажа, каждый из которых имеет свои преимущества и ограничения, определяющие его пригодность для конкретных задач.

Пайка. Пайка — это процесс, при котором жила кабеля проходит сквозь наконечник, который затем немного сжимается и запаивается. Такие наконечники обычно имеют луженую поверхность и сквозное строение с продольным разрезом. Преимущество пайки заключается в создании надежного и долговечного соединения, однако этот метод требует наличия паяльного оборудования и навыков работы с ним. Главный недостаток — необходимость использования паяльника, что может быть неудобно в некоторых условиях..

Опрессовка. Опрессовка является наиболее популярным и простым методом монтажа. Этот процесс включает обжатие наконечника для фиксации жилы кабеля внутри. Для опрессовки используют специальный инструмент — кримпер, который обеспечивает равномерное распределение усилия по всей площади обжима. Основные преимущества — скорость и простота выполнения работ. Недостатки могут включать риск недостаточного или чрезмерного обжатия, что приведет к ухудшению контакта или повреждению жилы.

Зажимной болт. Монтаж с использованием зажимного болта включает вставку зачищенной жилы в наконечник и последующее затягивание болта для фиксации. Этот метод характеризуется простотой и возможностью повторного использования наконечника. Основное преимущество — возможность быстрого и надежного соединения без специальных инструментов. К недостаткам можно отнести потенциальный риск ослабления затяжки болта в условиях вибрации.

Материал изготовления

Материал, из которого изготавливаются кабельные наконечники, играет важную роль в их функциональности, долговечности и подходит для различных применений. Рассмотрим более детально основные материалы изготовления наконечников и их особенности.

Латунные наконечники
Латунь — сплав меди и цинка, обладающий хорошей электропроводностью и коррозийной стойкостью. Однако на сегодняшний день латунные наконечники встречаются довольно редко из-за высокой стоимости материала и специфических областей применения.
Алюминиевые наконечники
Алюминиевые наконечники чаще всего используются с алюминиевыми кабелями. Они могут быть предназначены для опрессовки или использования срывных болтов. Важно помнить о риске гальванической коррозии при контакте алюминия с другими металлами, особенно с медью.
Медные наконечники
Медь является наиболее распространенным материалом для изготовления наконечников благодаря отличной электропроводности и долговечности. Медные наконечники могут быть как просто медными, так и лужеными (покрытыми слоем олова для дополнительной защиты от коррозии). Луженые медные наконечники широко распространены и предпочтительны для многих применений.
Медно-алюминиевые наконечники
Этот комбинированный тип наконечников предназначен для соединения жил из разных металлов (меди и алюминия), минимизируя риск гальванической коррозии. Соединительная область часто покрывается оловом, которое не вступает в реакцию ни с медью, ни с алюминием, обеспечивая безопасность соединения. Медно-алюминиевые наконечники относятся к специализированным и, как правило, более дорогостоящим из-за сложности производства и уникальных свойств.

Форма наконечника

Форма кабельного наконечника играет важную роль в его функциональности и области применения. Рассмотрим подробнее наиболее распространенные формы наконечников и их особенности.

• Кольцевые. Кольцевые наконечники предназначены для использования с болтовыми клеммами и могут применяться как для постоянных, так и для временных соединений. Они обеспечивают одну из наибольших площадей контакта среди всех типов наконечников, что делает их идеальными для низковольтных сетей, где требуется надежное соединение.
• Вилочные. Вилочные (или рожковые, крючковые) наконечники разработаны для удобства подключения под винт без необходимости его полного вывинчивания. Это удобно в ситуациях, когда требуется частое подключение и отключение кабеля. Однако следует учитывать, что из-за меньшей площади контакта по сравнению с кольцевыми наконечниками, вилочные менее предпочтительны для создания постоянных соединений.
• Втулочные. Эти наконечники являются одними из самых универсальных и широко используемых благодаря своей простоте и доступности. Втулочные наконечники подходят для широкого спектра применений и являются экономичным выбором для многих задач соединения кабелей.
• Коннекторные. Эти наконечники, известные также как «мама-папа» или «автомобильные», предназначены для создания разъемных соединений, особенно в автомобильной электронике и других приложениях, где требуется возможность быстрого отсоединения. Они подходят для кабелей с небольшим сечением и обеспечивают достаточно надежное соединение.
• Трубчатые. Трубчатые наконечники используются в качестве альтернативы муфтам для соединения кабелей. Хотя они не самый распространенный тип, трубчатые наконечники находят свое применение в специализированных ситуациях, где требуется надежное и долговременное соединение.
• Штифтовые. Подходят для использования в клеммах с зажимной площадкой. Штифтовые наконечники имеют форму штифта и обеспечивают надежное соединение благодаря простой и эффективной зажимной механике.
• Пластинчатые. Применяются для подключения силовых кабелей и способны выдерживать высокие напряжения. Пластинчатые наконечники обеспечивают большую контактную площадь и являются надежным решением для мощных электрических соединений.

Выбор типа наконечника зависит от множества факторов, включая необходимую надежность соединения, условия эксплуатации и требования к быстроте подключения или отключения. Важно также учитывать характеристики кабеля, такие как диаметр, сечение и номинальный ток, чтобы обеспечить соответствие между кабелем и наконечником.

Некоторые наконечники поставляются с изоляцией (часто виниловой), что обеспечивает дополнительную защиту соединения и удобство использования, в то время как другие могут быть без изоляции для специфических или профессиональных применений.

Какие есть ещё способы соединения кабелей

Если кабельные наконечники по каким-либо причинам не подходят для вашей задачи, существует несколько альтернативных методов соединения кабелей, которые могут быть применены в зависимости от конкретных требований и условий. Ниже перечислены некоторые из этих методов:

• Гильзы. Гильзы используют для неразъемных соединений с помощью метода опрессовки. Этот метод требует пресс-клещей или специального инструмента для обжима гильз. Гильзы бывают разных диаметров и изготавливаются из различных материалов, обеспечивая прочное соединение, которое, однако, не предназначено для повторного использования.
• Сварка. Сварка — трудоемкий метод соединения кабелей, требующий специализированного оборудования и высокой квалификации исполнителя. Этот способ подходит как для алюминиевых, так и для медных жил, создавая крайне надежное, но неразъемное соединение. Сварка применяется в случаях, когда требуется особая прочность соединения.
• Скрутка. Скрутка — один из наиболее простых и доступных методов, который предусматривает взаимное скручивание жил кабелей. Однако, в соответствии с современными нормами безопасности (например, ПУЭ), использование скрутки для соединения электрических проводов и кабелей во многих случаях запрещено из-за низкой надежности и безопасности таких соединений.
• Зажимы. Зажимы или клеммы — это устройства для соединения кабелей, которые могут быть различных конструкций, включая винтовые и пружинные зажимы. Эти устройства позволяют создавать как неразъемные, так и разъемные соединения, обеспечивая при этом достаточную надежность и удобство монтажа.

Выбор метода соединения зависит от множества факторов, включая тип и сечение кабеля, условия эксплуатации соединения, а также требования к надежности и безопасности. Важно тщательно оценить все возможные риски и преимущества каждого из методов для обеспечения оптимального результата.
