Спиральные свёрла и их виды

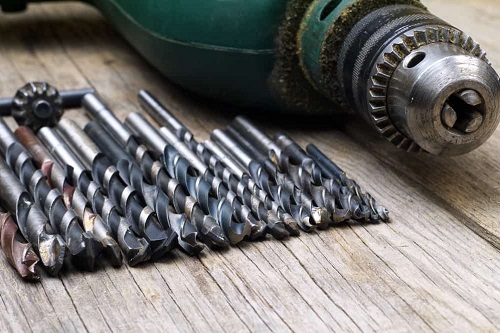

Среди огромного разнообразия сверл самые распространенные это спиральные. Называются они так за счет формы рабочей части в виде спирали. Спиральные сверла по металлу отличаются по методу их установки в шпинделе станка и зажимном патроне электроинструмента. В зажимном патроне сверла используются с цилиндрическим хвостовиком, а в шпинделе станка с коническим хвостовиком.
|
В свою очередь, среди этих двух видов сверл существует несколько серий. Для сверл с цилиндрическим хвостовиком существует три вида серий: короткая, средняя и длинная. Для сверл с коническим хвостовиком также существуют: нормальная серия, длинная и удлиненная.
Изготавливаются спиральные сверла по металлу из быстрорежущей стали Р6М5, которая обладает хорошей износостойкостью и повышенной производительностью. Но есть сверла и из легированной инструментальной стали, например 9ХС.
Кроме сверл спиральных, которые формируют цилиндрическое отверстие, существуют центровочные сверла.
|
Главной функцией центровочного сверла является обработка и формирования центровочного отверстия в твердых материалах. Они бывают четырех типов: A, B, C, R. Разница типов A, B и С заключается в конструкции сверла, то есть в определенном угле конуса и наличии предохранительного конуса, а сверла типа R предназначены для высверливания центровочных отверстий дугообразной конфигурации. Сверла, обычно, изготавливаются двусторонними. Сверла до диаметра 0,8 мм – односторонние.
Высокую эффективность при обработке изделий демонстрируют сверла с твердосплавными пластинами. На основных поверхностях режущей части сверла впаяны специальные пластинки из материала твердого сплава ВК8, Т5К10. Предназначены для сверления более труднообрабатываемой стали, чугуна, жаростойкой стали, кирпича.
